Damit ein Verbrennungsmotor funktioniert, benötigen wir drei Elemente: Luft, Kraftstoff und Zündfunken. Bei einem Vergasermotor wird der Kraftstoff durch den im Motor erzeugten Unterdruck angesaugt. Bei modernen EFI-Motoren wird der Kraftstoff unter Druck in der richtigen Menge und zum richtigen Zeitpunkt in den Brennraum eingespritzt.
Unter Druck
Die Kraftstoffpumpe wird bei Motorrädern mit elektronischer Einspritzung (auch bei einigen Vergasern mit externen Kraftstofftanks) verwendet, um die Einspritzdüsen konstant mit Kraftstoff zu versorgen und den richtigen Druck einzustellen.
Die Pumpenkomponenten sind üblicherweise im Kraftstofftank untergebracht (dies kühlt sie und dämpft Betriebsgeräusche). Der Kraftstoff gelangt durch den Vorfilter und dann, sobald er unter Druck steht, in den Filter.
Diese Filterphase ist wichtig, um feste Rückstände zu entfernen, die die Injektoren beschädigen könnten.

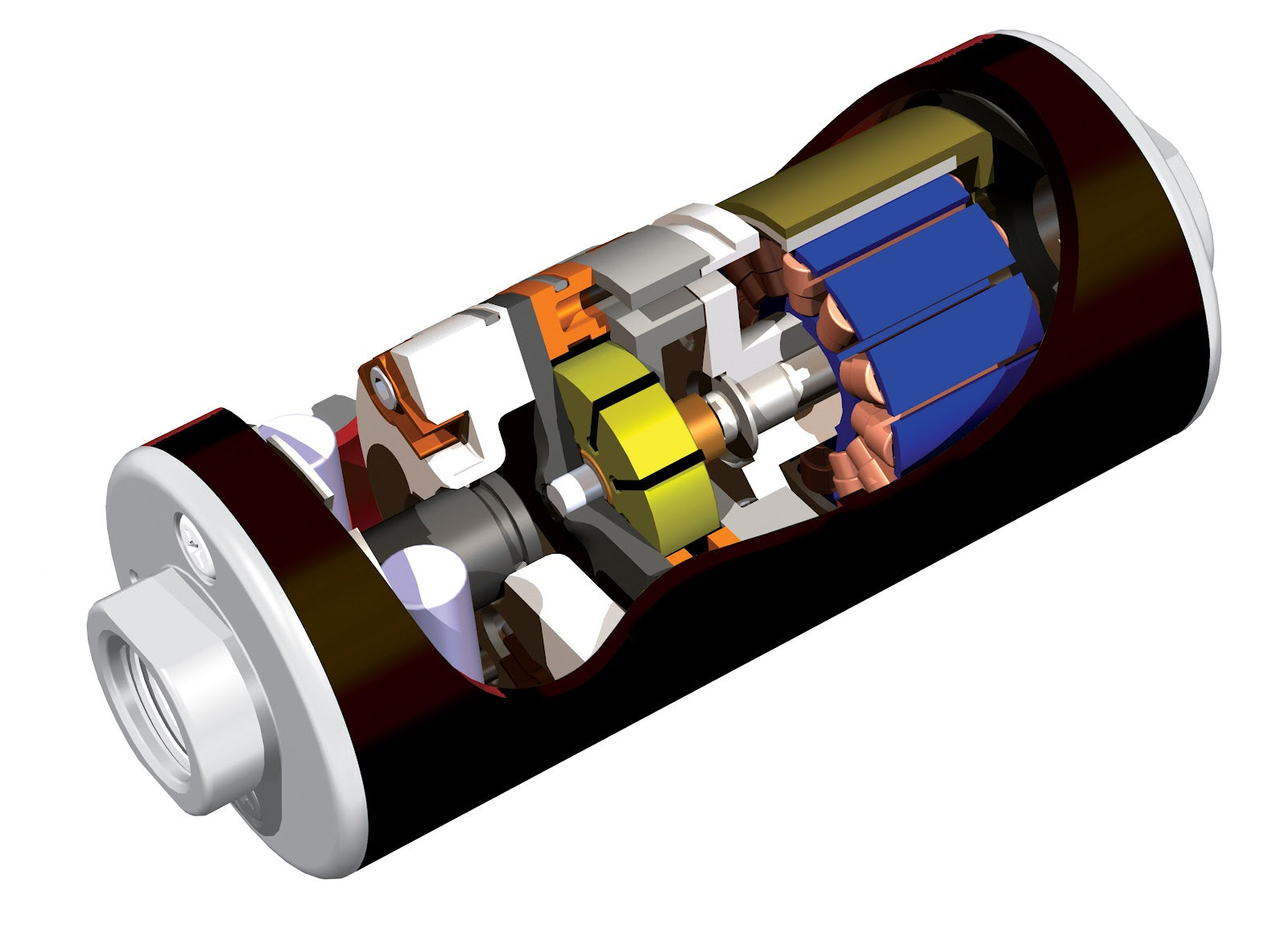

Nach dem Filtern gelangt der Kraftstoff zur Pumpe, wo er unter Druck gesetzt wird. Diese Komponente arbeitet normalerweise elektrisch, wobei 12 Volt vom Steuerrelais der Einspritzanlage bereitgestellt werden. Es gibt verschiedene Pumpentypen (Rotor-, Turbinen-, Nocken-, Rollenpumpen usw.), deren Funktion es ist, Benzin vom Tank zu den Einspritzdüsen zu befördern.
Sie arbeiten normalerweise kontinuierlich und sorgen für einen konstanten Durchfluss, der den Kraftstoffdruck erhöht.
Der Regulator
Der Druckregler ist ein mechanisches System, das aus einer Feder und einem Ventil besteht und den von der Pumpe erzeugten Überdruck abbaut und einen Teil des Benzins zurück in den Kraftstofftank leitet.
Dadurch wird eine konstante Kraftstoffzufuhr gewährleistet, sowohl hinsichtlich Durchfluss als auch Druck. Dies ist sehr wichtig, da wir bei jedem Öffnen der Einspritzdüsen unabhängig von der Motordrehzahl immer die gleiche Benzinmenge erhalten (je nachdem, wie lange die Einspritzdüse geöffnet bleibt, liefert sie mehr oder weniger Kraftstoff).
In das Pumpensystem ist meist auch eine Tankanzeige integriert, die meist über einen Schwimmer mit variablem Widerstand oder Ultraschall arbeitet.
Der Hochdruckanschluss
Normalerweise wird unter Druck stehendes Benzin über einen verstärkten Schlauch an die Einspritzdüsen geliefert.
an einem Ende direkt mit den Einspritzdüsen und über einen Schnellanschluss an der Außenseite des Kraftstofftanks mit dem Reglerausgang verbunden.
Störungen und Diagnose
Es gibt zwei Haupttypen von Kraftstoffsystemfehlern: elektrische und mechanische.
Die häufigsten elektrischen Fehler sind ein Spannungsmangel im Pumpenkreis oder eine Überhitzung interner Komponenten, die zum Schmelzen der Pumpe führen kann. Um eine Überhitzung zu vermeiden, ist es wichtig, häufiges Fahren mit zu niedrigem Kraftstoffstand zu vermeiden (Benzin kühlt und schmiert die Pumpenkomponenten).
Mechanische Schäden an den Pumpenkomponenten treten häufig aufgrund von Verschleiß auf. Auch Reglerausfälle sind häufig und führen zu Druckverlusten im System. Ebenso können die Schläuche durch Reibung mit den Tankwänden perforiert werden, was zu Poren und Druckverlust führt.
Das am häufigsten verwendete Instrument zur Überprüfung der Funktion des Kraftstoffsystems ist das Druckmessgerät, das vor den Einspritzdüsen an den Pumpenauslass angeschlossen ist.
Der Druck muss in allen Drehzahlbereichen konstant sein und innerhalb der vom Hersteller im Werkstatthandbuch für das jeweilige Baujahr und Modell angegebenen Druckspezifikationen liegen.
Frank Burguera
#harleymechanik
